Плата расширения интерфейсов Штиль IC-RS232/Dry Contact в Кропоткине
Описание
Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:
- инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 1-10 кВА.

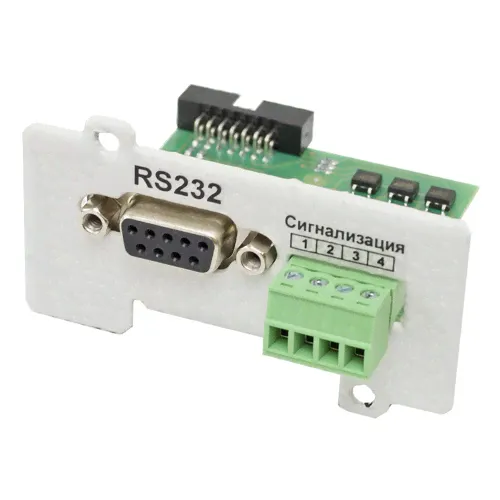

На карте установлены два разъема:«сигнализация» («сухие» контакты) и разъем DB-9 интерфейса RS-232.
Удаленное управление устройством (мониторинг состояния, настройка параметров, тестирование) может осуществляться с помощью интерфейса RS-232 по двум протоколам: Megatec (с использованием верхнеуровнего программного обеспечения стороннего производителя, совместимого с данным протоколом) и проприетарному протоколу обмена «Штиль» (с использованием программного обеспечения «Shtyl Device Manager»).
Два выходных «сухих» контакта предназначены для сигнализации об аварии сети и работе в режиме байпас. Третий «сухой» контакт используется только при работе карты с ИБП.
